Dans les installations audio et électroniques professionnelles, la connectique analogique occupe une place que le numérique n’a pas encore totalement supplantée. Parmi les connecteurs les plus répandus, la prise jack reste un standard incontournable dans les studios d’enregistrement, les salles de conférence, les équipements de terrain et certaines chaînes de contrôle industriel. Les prises jack disponibles chez des fournisseurs comme RS couvrent un large spectre de formats et de spécifications techniques, permettant aux ingénieurs et responsables achats de trouver les références adaptées à leurs contraintes d’installation.

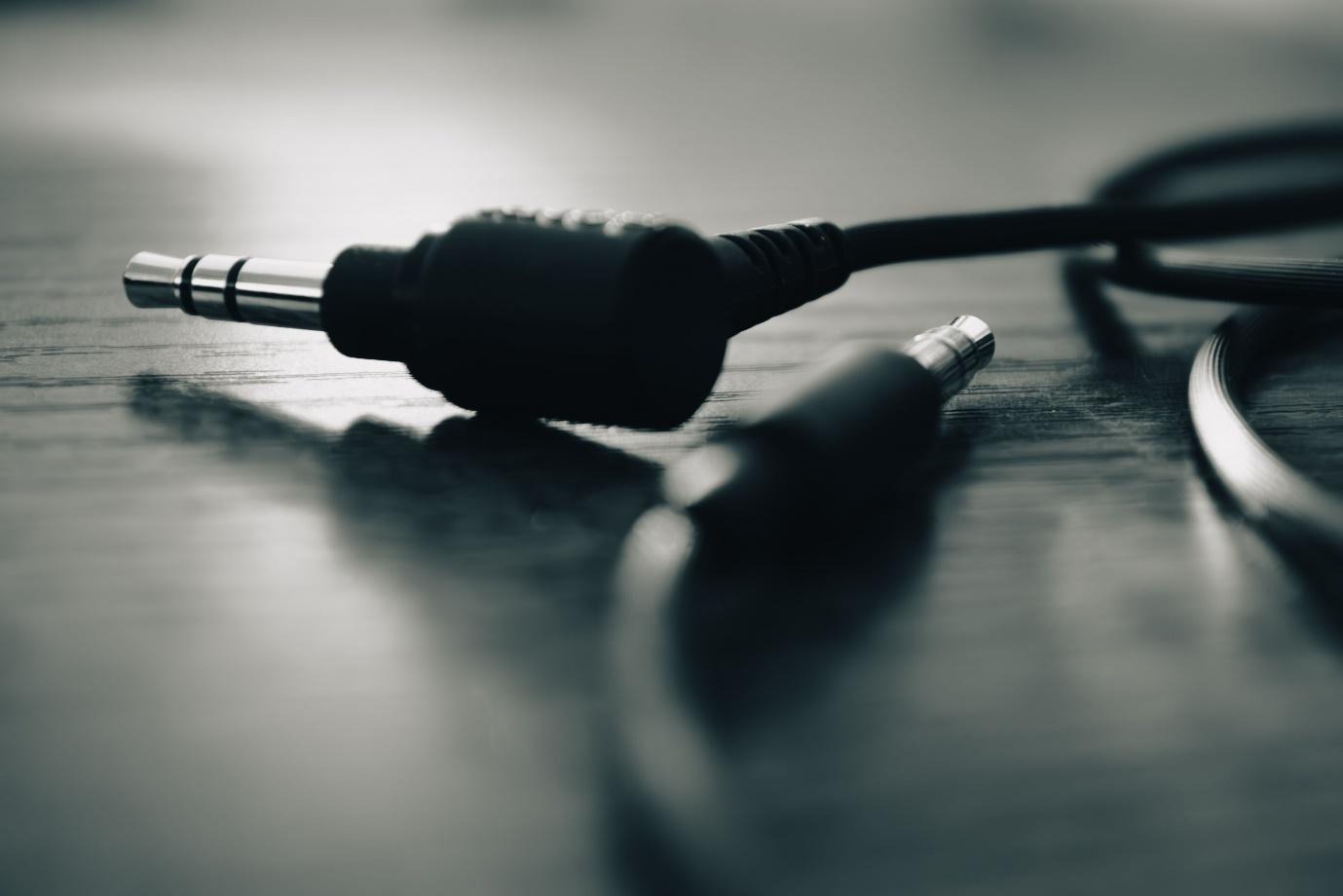

Le connecteur jack est un composant cylindrique dont la conception repose sur un empilement de contacts conducteurs séparés par des isolants. Ces contacts désignés Tip, Ring et Sleeve (TRS) assurent la continuité du signal lors de l’insertion dans une embase femelle correspondante. Ce système, simple et fiable, autorise des connexions et déconnexions rapides sans verrouillage mécanique, ce qui constitue un avantage opérationnel réel dans les environnements à forte cadence de manipulation.
Panorama des formats et de leurs applications
Trois diamètres coexistent dans le monde professionnel. Le format 6,35 mm, dit « quart de pouce » est le standard historique de l’audio professionnel. On le retrouve sur les tables de mixage, les interfaces audio rack, les amplificateurs de puissance, les patchbays de studio et les instruments électriques. Sa robustesse mécanique et sa section de contact généreuse en font un choix naturel dans les environnements soumis à des manipulations fréquentes et parfois brutales.
ActualitésTransport et logistique : quels risques juridiques pour les prestataires ?Le format 3,5 mm (mini-jack) s’est imposé dans les équipements nomades et les postes de travail multimédia : terminaux de visioconférence, casques de terrain, équipements de mesure portables. Sa compacité est un atout, mais sa résistance mécanique est moindre, ce qui impose une vigilance accrue sur le nombre de cycles d’insertion garantis par le fabricant lors de la sélection pour un usage intensif. Le format 2,5 mm subsiste quant à lui dans certains équipements de communication ou d’instrumentation spécifiques, sans représenter un standard dominant.
Au-delà du diamètre, c’est la configuration des contacts qui conditionne le type de signal transporté. La version TS (deux contacts) convient aux signaux mono non symétriques, typiquement pour relier un instrument à un amplificateur. La version TRS (trois contacts) permet soit une liaison stéréo, soit une transmission mono symétrique (balanced) offrant une immunité aux perturbations électromagnétiques sur de longues distances. Ces caractéristiques sont particulièrement importantes dans les environnements industriels où les câbles cohabitent avec des sources de bruit électrique. La manipulation et le stockage des composants électroniques sensibles comme les connecteurs exigent par ailleurs des précautions adaptées, notamment contre les décharges électrostatiques, un sujet bien documenté dans les ressources spécialisées en logistique industrielle.
Critères techniques de sélection pour un usage professionnel
La durabilité mécanique est le premier critère à examiner. Elle s’exprime en nombre de cycles d’insertion garanti, une donnée que les fabricants sérieux indiquent dans leurs fiches techniques. Dans un patchbay de studio ou sur une scène de concert, ce chiffre peut rapidement atteindre plusieurs milliers de cycles sur quelques années. Il convient donc de retenir des connecteurs conçus pour un usage intensif plutôt que des références d’entrée de gamme dimensionnées pour une utilisation occasionnelle.
La qualité des contacts est le second point d’attention. Les versions plaquées or présentent une résistance à l’oxydation supérieure aux contacts en laiton brut, ce qui garantit une stabilité du signal dans la durée, même dans des environnements soumis à l’humidité ou à des variations de température. Dans les installations permanentes, salles de conférence, équipements embarqués, installations muséographiques, ce critère conditionne directement la fréquence des opérations de maintenance.
ActualitésOptimiser le stockage dans un entrepôt de transportLa tolérance aux vibrations mérite également d’être vérifiée pour les applications embarquées ou les équipements exposés à des contraintes mécaniques continues. Certains fabricants proposent des versions renforcées intégrant un système de serrage du câble (strain relief) qui protège la soudure interne contre les sollicitations en traction et en flexion, prolongeant significativement la durée de vie du connecteur dans ces conditions d’utilisation.
Normes applicables et perspectives d’évolution
Les connecteurs jack sont encadrés par plusieurs référentiels normatifs. La norme IEC 61076, qui couvre les connecteurs d’usage général, fixe les spécifications dimensionnelles et électriques de référence. La Commission Électrotechnique Internationale (CEI/IEC) publie et met à jour régulièrement ces standards : ses travaux de normalisation sur les connecteurs et interfaces électroniques constituent la référence réglementaire mondiale pour les fabricants et les acheteurs professionnels. Certains secteurs tels que l’aéronautique, la défense et l’industrie lourde, appliquent des référentiels complémentaires plus stricts, qu’il convient de consulter en amont de toute sélection.
La prise jack reste un connecteur professionnel à part entière, dont le choix ne se résume pas au seul diamètre. Durabilité mécanique, qualité des contacts, configuration TRS ou TS, conformité normative : autant de paramètres à analyser en fonction des exigences spécifiques de chaque installation. Une sélection rigoureuse en amont permet d’éviter les pannes récurrentes, de limiter les interventions de maintenance et d’assurer la stabilité du signal sur la durée de vie des équipements.
